Вплив ГПМЦ для розчинів плівкового покриття

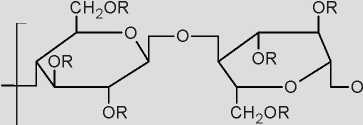

Технології нанесення водних плівкових покриттів викликають інтерес у фармацевтичній промисловості. Ця технологія має прецеденти як у технології фарб, так і в технології клеїв. Це галузь прикладної науки, наприклад полімери, поверхні, механіка та реологія. Якість покриття залежить від матеріалів плівкового покриття. Тому багато зусиль було присвячено вивченню розчинності, проникності, механічних і реологічних властивостей плівок, виготовлених з різних матеріалів плівкового покриття. Дослідження фармацевтичних плівкових покриттів часто вивчали механічні властивості вільних плівок, виготовлених за допомогою методів лиття або розпилення. Реологічні властивості розчинів для покриття є важливими в процесі нанесення плівкового покриття через їх вплив на стадію розпилення, розпилення, поширення та проникнення (4). Олтон і його співробітники вивчали еластичні, пластичні та  в’язкопружні властивості плівок ГПМЦ методом індентування (1). Обара та його співробітники (2) вивчали вплив методів підготовки плівки (плівки з литтям і напиленням). Проникність водяної пари та механічні властивості (міцність на прокол і відсоткове подовження) плівок були досліджені як функція типу полімеру та в’язкості, типу та концентрації пластифікатора (3). Метою цього дослідження було вивчення впливу марок полімеру та молекулярної маси пластифікатора на в’язкопружну поведінку розчинів для покриття.

Результати та обговорення. Вплив сортів HPMC. Тангенс втрат різних сортів HPMC (E5, E15 та E50) був нанесений на графік відносно ω . Ці результати показують, що тангенс втрати збільшується до ω = 6,25 (в’язкі властивості), а потім зменшується на високій частоті для HPMC E50. HPMC E5 показує, що тангенс кута втрат зменшується на цій частоті, очевидно, через його меншу в'язкість при всіх температурах, крім 60 ° C (рис. 1). Ця температура є вищою за температуру гелеутворення HPMC (=52 ° C), тому відбувається осадження, і система демонструє вищу в’язкість і вищий тангенс утрат. Різниця між поведінкою 15% (мас./об.) розчинів E5 і E15 менша, ніж можна спостерігати в розчинах E5 і E50, через відносно однакову молекулярну масу (рис. 2). Використовуючи механічну модель, що складається з комбінації пружини (пружні елементи) і форсунки (в’язкі елементи), можна найкраще зрозуміти поведінку розчинів покриття під час коливань. При високій частоті пружини можуть подовжуватись і стискатися під дією зсуву, але приладові пластини мають дуже мало часу для руху (5). Таким чином, система поводиться, по суті, як пружне тверде тіло з модулем G. При низькій частоті пружини також можуть розтягуватися, але в цьому випадку прилади мають достатньо часу для руху, і їх розтяг значно перевищує розтягнення пружин.

Таким чином, система поводиться, по суті, як в’язка рідина з в’язкістю η . Вплив концентрації HPMC Згідно з реологічними даними та близькістю до реальних умов у процесі плівкового покриття, T = 40 ° C, ω = 6,25 і f = 1 Гц були обрані для дослідження. концентрації HPMC і молекулярної маси пластифікатора за тангенсом втрат. Результати показали, що тангенс втрати збільшується зі збільшенням частоти у всіх випадках, коли концентрація полімеру змінюється від 10% до 20% мас./об. Збільшення тангенсу втрат на 0,004278, 0,006923 і 0,009028 було виявлено для 10, 15, 20% w/v розчинів HPMC E5 відповідно. Це може бути пов’язано з більшою точкою заплутування мережі розчину полімеру, оскільки концентрація полімеру зростає. Таким чином, розчин полімеру демонструє вищий модуль зберігання, тангенс втрати та в’язкість.

Література

(1) Олтон ME, Abdul-Razzak MH і Hogan   JE. Механічні властивості плівок гідроксипропілметилцелюлози , отриманих із водних систем. Препарат   Dev. Інд. Фарм. (1981) 7: 649-568

(2) С. Обара, В. Джеймс. Властивості вільних плівок, підготовлених   з водних полімерів методом напилення. Phrm   lRes (1994) 11: 1562-1567

(3) C Remunan-Lopez і R Bodmeier. Механічні та   властивості полісахариду пропускати водяну пару   фільми. Drug Dev. Інд. Фарм. (1996) 22: 1201-1209

(4) S Honary, H Orafai та A shojaei. Вплив   молекулярна маса пластифікатора на розпилену краплю розміром   Водний розчин HPMC непрямим методом.   Drug Dev. Інд. Фарм. (2000) 26: 1019-1024
